产品描述
使用高性能的 Arm® Cortex-M0 为内核的 32 位微控制器，最高工作频率可达 72MHz，内置高速存储器，丰富的增强型 I/O 端口和多种外设。- 32KB Flash，4KB SRAM
- 包含 12 位的 ADC，采样速度高达 1Msps
- 5 个通用定时器、1 个针对电机控制的 PWM 高级定时器
- 1 个 I2C 接口、2 个 SPI 接口和 2 个 UART 接口
- 针对电机应用内置 1 个比较器
- 工作电压为 2.0V - 5.5V
- 工作温度范围（环境温度）-40℃ - 85℃
- 提供 QFN32、QFN20、LQFP48、LQFP32、TSSOP20、LQFP48、TSSOP28 封装
适合于多种应用场合：
- 风机
- 水泵
- 两轮/三轮电动自行车
- 平衡车/滑板车
- 服务器风机
- 吊扇
- 吊扇灯
- 落地扇
- 电动手工具
- 吸尘器
- 无人机电调
- 冰箱压缩机
- 室内空调风机
- 室外空调板
- 洗衣机
- 机器人
- 工业变频器
- 伺服舵机
- 云台
- 筋膜枪
产品特性
相关视频
-
暂无详情
产品手册
-
MM32SPIN05 产品手册（E版）（中文版）
简体中文 1.23 PDF 2.12MB 2023.07.17文档说明： 支持 MM32SPIN05 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
-
MM32SPIN05 产品手册（E版）（英文版）
英文 1.23 PDF 2.08MB 2023.07.17
文档说明： 支持 MM32SPIN05 系列，提供了详细的规格说明，引脚定义，电气特性及封装信息。
-
MM32SPIN05 产品手册（F版）（中文版）
简体中文 1.24 PDF 3.49MB 2023.07.17
文档说明： 支持MM32SPIN05x q版，提供了详细的规格说明，引脚定义，电气特性及封装信息。
-
MM32SPIN05 产品手册（F版）（英文版）
英文 1.24 PDF 3.40MB 2023.07.17
文档说明： 支持 MM32SPIN05 q版，提供了详细的规格说明，引脚定义，电气特性及封装信息。
用户手册
-
MM32SPIN05 用户手册（中文版）
简体中文 1.23 PDF 12.72MB 2024.11.27
文档说明： 支持MM32SPIN05x q版，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
-
MM32SPIN05 用户手册（英文版）
英文 1.20 PDF 13.84MB 2024.11.27
文档说明： 支持 MM32SPIN05 q版，提供了完整的系统架构，存储器及所有外设详细说明与寄存器描述。
勘误表
-
MM32SPIN05 勘误表（中文版）
简体中文 1.2 PDF 831.67KB 2025.04.03
文档说明： 支持 MM32SPIN05 系列，提供了该产品当前已知的问题及解决方案。
应用笔记
-
AN6405 MM32SPIN系列应用指南（中文版）
简体中文 1.00 ZIP 1.51MB 2022.05.20文档说明： 使用SPIN系列芯片，第一步须知。
-
AN6301_MM32SPIN MCU无感方波BLDC电机驱动原理篇（中文版）
简体中文 1.00 PDF 1.76MB 2022.04.20
文档说明： 文档介绍基于SPIN系列平台，无感方波控制原理介绍，包含ADC采样比较过零点、内置比较器轮询比较过零点。
-
AN6303 PMSM矢量控制原理（中文版）
简体中文 1.00 PDF 813.50KB 2022.05.09
文档说明： 文档介绍 PMSM矢量控制原理
-
AN0001 MDK5.18安装指南（中文版）
简体中文 1.3 PDF 337.74KB 2017.05.22
文档说明： MDK5.18安装指南，简要介绍了一个MM32芯片工程的建立。
-
AN0005 芯片恢复出厂设置使用说明（中文版）
简体中文 1.4 ZIP 175.64KB 2018.12.06
文档说明： MM32系列芯片在KEIL界面下操作恢复出厂设置的使用说明。
-
AN0012 MM32 Series Keil pack的安装（中文版）
简体中文 1.00 PDF 745.44KB 2021.11.15
文档说明： MM32 Series Keil pack安装的方法与说明。
-
AN0016 使用J-Flash实现对MM32芯片的烧录（中文版）
简体中文 1.00 PDF 1.69MB 2021.11.15
文档说明： 使用J-Flash实现对MM32芯片烧录的方法与说明。
产品变更通知
-
MM32SPIN05NW 新增框架第二供应商变更通知表（中文版）
简体中文 1 PDF 1.16MB 2022.01.24
文档说明： MM32SPIN05NW 新增框架第二供应商变更通知表
-
MM32SPIN05PF 增加封装供应商变更通知表（英文版）
英文 1 PDF 526.12KB 2022.01.24
文档说明： MM32SPIN05PF 增加封装供应商变更通知表
-
MM32SPIN05系列版本变更至E版通知（英文版）
英文 1 PDF 704.71KB 2022.01.24
文档说明： MM32SPIN05 系列版本变更至E版通知
-
MM32SPIN05系列版本变更至F版通知（英文版）
英文 1.1 PDF 903.58KB 2024.09.18文档说明： MM32SPIN05 系列版本变更至F版通知
FAQ
-
MM32SPIN05 FAQ（中文版）
简体中文 1.00 PDF 226.50KB 2022.01.29
文档说明： MM32SPIN05 FAQ
-
MM32SPIN05 FAQ（英文版）
英文 1.00 PDF 269.66KB 2022.02.10
文档说明： MM32SPIN05 FAQ
库函数与例程
-
SPIN系列PCB&SCH集成库
简体中文 1.11 ZIP 63.66KB 2024.09.09
文档说明： SPIN系列Altium封装与电路库文件
-
MM32SPIN0x(q) 库函数和例程
简体中文 1.13 ZIP 5.01MB 2025.03.12
文档说明： 支持 MM32SPIN05x q版与 Cortex-M 微控制器软件接口标准(CMSIS)，支持 MM32 标准库(Standard peripheral library)，支持 IAR 和 MDK 开发，包含丰富的库函数操作和寄存器操作的参考例程。
推荐工具
-
MM32-LINK MINI 仿真器
支持 MM32 MCU SWD 方式编程调试，兼容 CMSIS-DAP 调试通道 /
支持 CDC 虚拟串口，波特率支持 9600 / 14400 / 19200 / 28800 / 38400 / 56000 / 57600 / 115200 等 /
支持 U 盘方式更新固件、功能配置 /
免驱安装，支持 Windows 和 Linux 操作系统
-

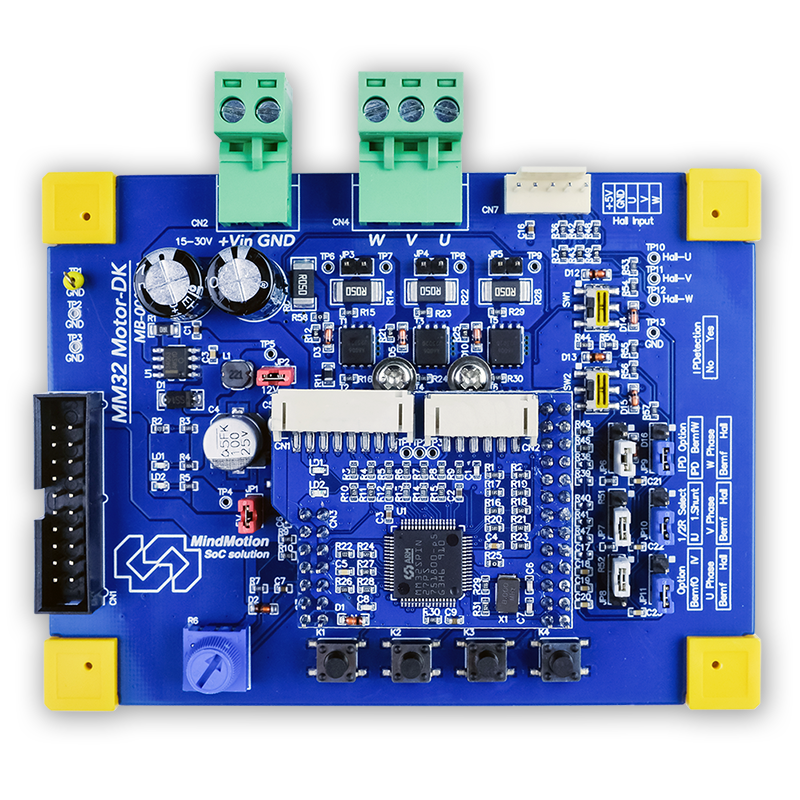

Motor-DK (MM32SPIN05PF, MM32SPIN06PF, MM32SPIN07PF)
输入电压范围：12V - 30V /
使用 60V / 40A N-MOS 管 /
使用内建（MM32SPIN2x）/外挂（MM32SPIN05 / MM32SPIN06 / MM32SPIN07）GBW 6MHz 高速运放 x 4 /
MCU 使用 5V 供电 /
支持 48 / 64 Pin MM32SPIN 系列 MCU /
支持无霍尔，方波/弦波驱动 /
支持 1 / 2 / 3 Shunt R 三相电流采样 /
支持 BEMF 电压回授 /
支持 DC Bus 电压，总电流测量 /
使用 MCU 内置模拟比较器作为过电流保护
推荐软件
-
J-Link Pack
当使用 J-Link Debugger 调试 MM32 微控制器或使用 J-Flash 编程时，需安装本支持包，从而实现在 J-Flash 中选择 MM32 芯片型号；在相关 IDE 调用 J-Link 调试时，自动匹配。
目标应用
产品选型
购买
Part No.
Core
Max Speed (MHz)
Flash (KB)
RAM (KB)
Backup RAM(KB)
Ext. Bus I/F
I/O#
Security
32bit DIV
Advanced TMR
GP TMR
LP TMR
WDG
RTC
U(S)ART
LPUART
I²C
I³C
SPI
I²S
USB 2.0 FS
USB 2.0 HS
CAN 2.0B
Ethernet
SDIO
QSPI
ADC (1Msps, 12bit)
ADC (3Msps, 12bit)
DAC (12bit)
ACMP
OpAmp
Segment LCD
Pin Counts
Package
Package Size
Operation Temp
-
样片申请代理商渠道链接 - MM32SPIN05NT
- M0
- 72
- 32
- 4
- -
- -
- 27
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 1
- -
- -
- -
- -
- -
- -
- -
- 13ch
- -
- -
- 1
- -
- -
- 32
- QFN
- 5x5
- -40~105C
-
样片申请代理商渠道链接
- MM32SPIN05NW
- M0
- 72
- 32
- 4
- -
- -
- 16
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 1
- -
- -
- -
- -
- -
- -
- -
- 9ch
- -
- -
- 1
- -
- -
- 20
- QFN
- 3x3
- -40~105C
-
样片申请代理商渠道链接
- MM32SPIN05PF
- M0
- 72
- 32
- 4
- -
- -
- 39
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 2
- -
- -
- -
- -
- -
- -
- -
- 13ch
- -
- -
- 1
- -
- -
- 48
- LQFP
- 7x7
- -40~105C
-
样片申请代理商渠道链接
- MM32SPIN05PFOP
- M0
- 72
- 32
- 4
- -
- -
- 35
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 1
- -
- -
- -
- -
- -
- -
- -
- 9ch
- -
- -
- 1
- 2
- -
- 48
- LQFP
- 7x7
- -40~105C
-
样片申请代理商渠道链接
- MM32SPIN05PT
- M0
- 72
- 32
- 4
- -
- -
- 25
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 1
- -
- -
- -
- -
- -
- -
- -
- 13ch
- -
- -
- 1
- -
- -
- 32
- LQFP
- 7x7
- -40~105C
-
样片申请代理商渠道链接
- MM32SPIN05TW
- M0
- 72
- 32
- 4
- -
- -
- 16
- -
- 1
- 1
- 5
- -
- 2
- -
- 2
- -
- 1
- -
- 1
- -
- -
- -
- -
- -
- -
- -
- 9ch
- -
- -
- 1
- -
- -
- 20
- TSSOP
- 6.45x4.35
- -40~105C
尚未登录账号，请登录后再次申请，谢谢！
样片申请
我们提供以下在线订购选项
MM32F0010
首页 > 产品 > MM32F > MM32F超值型 > MM32F0010
- 经销商
- 库存*
- 单价
- 数量
- 1548
- $5.25
- 50
- 美洲（库存）
- EMEA（库存）
- 亚洲（库存）
- 日本（库存）
- 经销商
- 库存*
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
- 1548
-
立即订购
产品信息
- 产品型号
-
包装
包装形式 包装图纸
- 最小起订量
- REACH 声明
- ROHS 声明
- ROHS 报告
- 湿气敏感度等级
-
元件本体最高承受温度
(reflow)
- MM32SPIN05NT
- Tray
-
- 4900
- 3
- 260℃
- MM32SPIN05NW
- Reel
-
- 3000
- 3
- 260℃
- MM32SPIN05PF
- Tray
-
- 2500
- 3
- 260℃
- MM32SPIN05PFOP
- Tray
-
- 2500
- 3
- 260℃
- MM32SPIN05PT
- Tray
-
- 2500
- 3
- 260℃
- MM32SPIN05TW
- Tube&Reel
-
- 14400&3000
- 3
- 260℃
